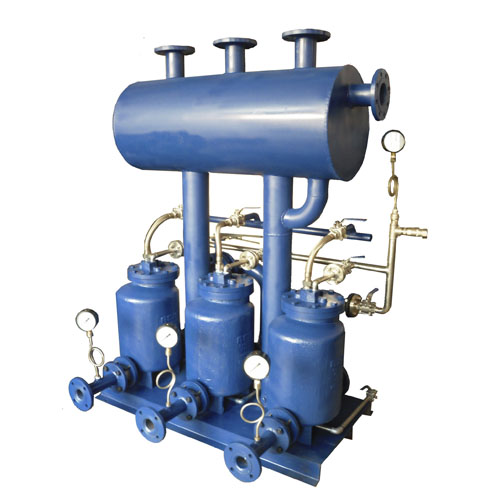

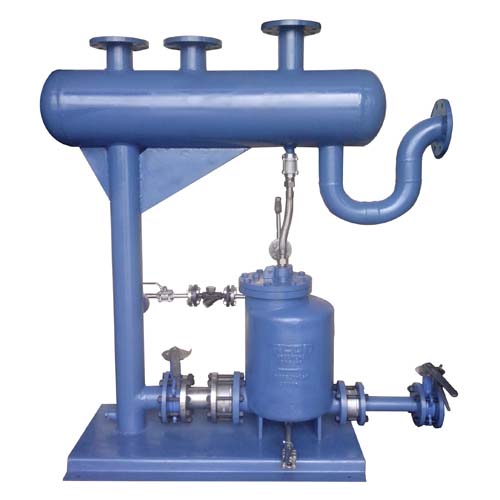

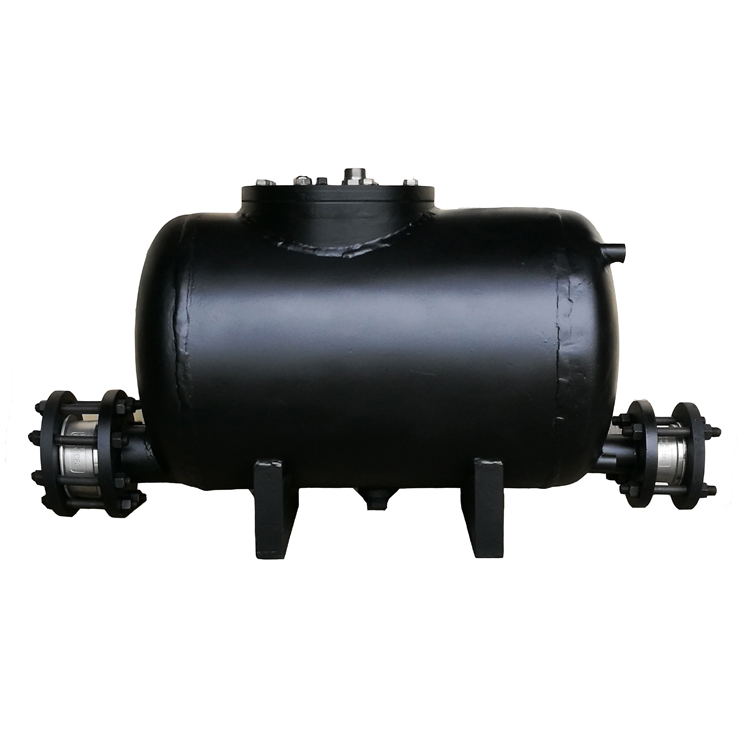

主要零件材質
泵體:碳鋼
泵蓋:碳鋼
泵蓋墊:金屬石墨包覆墊
進氣閥組件:不銹鋼
排氣閥組件:不銹鋼
浮球機構:不銹鋼
彈簧:Inconelx-750合金
進出口止回閥:不銹鋼
特點
純機械型,使用經濟的蒸汽、空氣或惰性氣體驅動。
無需電力,無任何旋轉部件,不會產生汽蝕損壞
小而緊湊—外形體積小,適用于緊湊的空間位置要求。
排量大—提供本行業內較大排量,每個運行周期排量為45kg。
防爆,固有安全標準機組。
泵體采用碳鋼
維修少,無密封泄漏,無葉輪或馬達故障,減少維修和停車時間。
全不銹鋼內部構件,抗腐蝕,使用壽命長。
采用耐用鉻鎳鐵合金X-750彈簧。
無需將泵蓋從泵體上拆下即可更換或清洗進、排汽閥閥座。
工作原理
1.冷凝水自動泵靠蒸汽或壓縮空氣排出液體。浮球連到連桿和彈簧上,同時驅動進氣閥和排氣閥。
2.充液循環中,進氣閥關閉,同時排氣閥打開,使冷凝水充入泵體內。
3.當浮球隨液位升高到其行程的頂點時,開關控制機構釋放彈簧,打開進氣閥,關閉排氣閥。
4.蒸汽或壓縮空氣流入泵內,排出液體。
5.裝在泵進口和出口的止回閥,使液體在對應的通路方向上流動。
外形尺寸
PT300系列冷凝水回泵排量表
驅動壓力 (Mpa) |
總壓頭或背壓(Mpa) |
PT-308 DN50*50 進水壓頭為300mm |
PT-312 DN80*5012 進水壓頭為300mm |
||
蒸汽驅動(Kg/Hr) |
空氣驅動 (Kg/Hr) |
蒸汽驅動 (Kg/Hr) |
空氣驅動 (Kg/Hr) |
||
0.10 |
0.034 |
3,130 |
4,173 |
4,082 |
5,579 |
0.17 |
4,622 |
4,944 |
5,987 |
6,441 |
|
0.35 |
4,808 |
5,035 |
6,849 |
7,167 |
|
0.50 |
4,898 |
5,126 |
6,940 |
7,303 |
|
0.70 |
5,080 |
/ |
7,031 |
/ |
|
0.85 |
5,261 |
/ |
7,530 |
/ |
|
0.17 |
0.1 |
3,175 |
4,581 |
4,082 |
5,080 |
0.35 |
4,354 |
4,944 |
5,806 |
6.260 |
|
0.50 |
4,876 |
5,035 |
6,441 |
6,804 |
|
0.70 |
4,944 |
/ |
6,486 |
/ |
|
0.85 |
5,125 |
/ |
6.849 |
/ |
|
0.25 |
0.17 |
3,221 |
4,173 |
3,674 |
5,216 |
0.35 |
3,765 |
4,627 |
4,627 |
5,783 |
|
0.50 |
4,581 |
4,989 |
5,670 |
6,123 |
|
0.70 |
4,627 |
/ |
5,761 |
/ |
|
0.85 |
4,672 |
/ |
5,897 |
/ |
|
0.35 |
0.28 |
2,585 |
3,447 |
2.994 |
4,445 |
0.4 |
|
3,992 |
3,810 |
4,763 |
|
0.50 |
2,944 |
4,581 |
4,445 |
5,761 |
|
0.70 |
3,447 |
/ |
4,581 |
/ |
|
0.85 |
3,810 |
/ |
4,672 |
/ |
|
0.45 |
0.4 |
2,041 |
3,175 |
2,722 |
4,627 |
0.50 |
2,132 |
3,221 |
2,903 |
4,717 |
|
0.70 |
2,903 |
/ |
3,221 |
/ |
|
0.85 |
2,994 |
/ |
3,357 |
/ |
