簡介

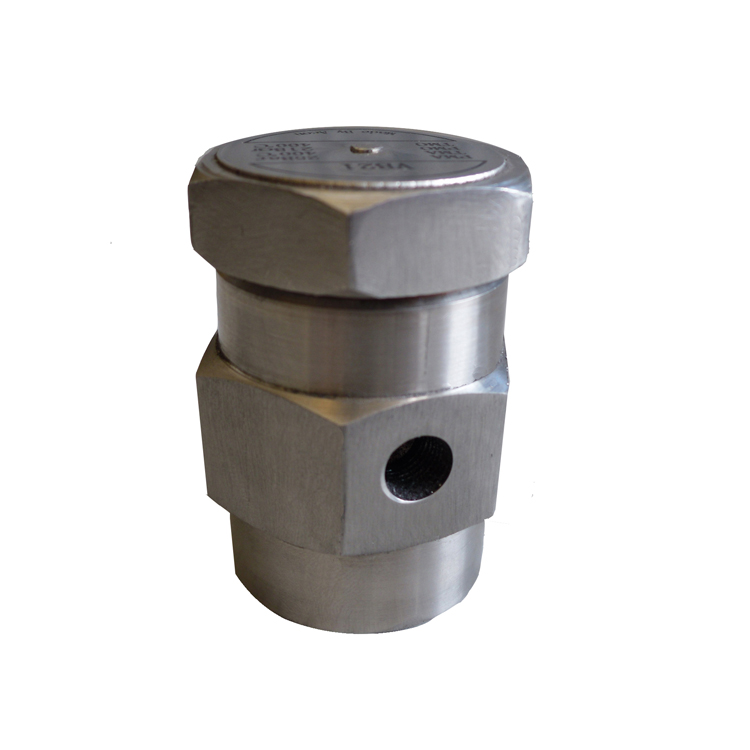

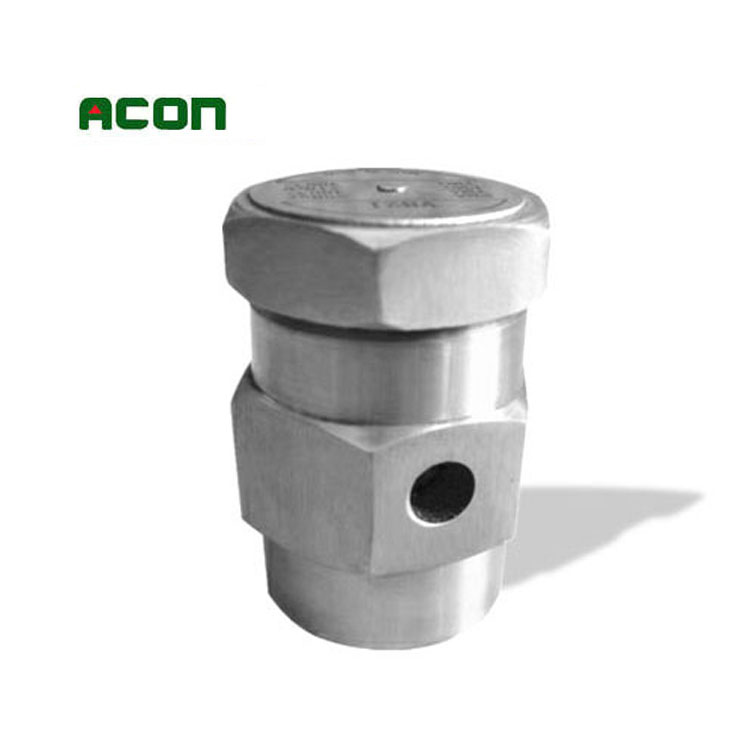

VB21是一種小型通用型破真空閥,主要用于蒸汽系統。
限制條件
閥體設計壓力 PN25
最高設計溫度 400℃
最大冷態試驗壓力 38 barg
口徑與管道連接
系統接口為1/2”、3/4”、1”BSP螺紋連接
進氣接口為1/8”BSP 螺紋連接
尺寸及重量
口徑 |
S(mm) |
高度(mm) |
重量(g) |
1/2”BSP |
36 |
54 |
400 |
3/4”BSP |
36 |
54 |
400 |
1”BSP |
41 |
54 |
500 |
安裝
VB21破真空閥必須安裝于管道垂直位置,系統接口位于破真空閥的底部
